GIGAWATT PC-3 EVO+ AVEC CABLE POWERSYNC PLUS 1,5m

Gigawatt PC-3 Evo+ avec câble Powersync Plus 1,5m

Gigawatt PC-3 EVO+ est un conditionneur réseau technologiquement avancé, conçu pour alimenter et protéger les systèmes audio-vidéo HIGH-END

Non seulement ce conditionneur protège efficacement contre tout type d’interférences et de surtensions dans le réseau électrique, mais il garantit surtout une amélioration visible de la qualité du son et de l’image dans les appareils alimentés. L’unité excelle avec une construction solide, l’utilisation de composants sélectionnés et une haute qualité et esthétique de fabrication.

Construction Gigawatt PC-3 EVO+

Dans la construction du PC-3 EVO+, Gigawatt a renoncé à l’utilisation de transformateurs de séparation et nous avons utilisé une filtration parallèle à plusieurs étages. Le conditionneur est équipé de trois branches filtrantes indépendantes, séparées pour chaque paire de prises de sortie. Grâce à cette solution, la filtration de chacune des branches a été adaptée au caractère de la charge, qui sera utilisée sur ces prises, différentes pour chaque type d’appareil – numérique, analogique ou haute intensité. Les filtres passifs autonomes permettent d’isoler les interférences générées par les appareils connectés à une ligne électrique commune.

Nouvelle architecture Gigawatt

Comparativement aux modèles plus bas de conditionneurs, le PC-3 EVO+ est basé sur une nouvelle architecture de filtres et utilise une variété de nouveaux composants. En raison de l’efficacité accrue des nouveaux circuits filtrants, ils ont été montés à l’aide d’une soudure argent sur des circuits imprimés massifs contenant huit fois plus de cuivre que les circuits imprimés standard. Les deux couches de PCBS ont des traces conductrices très larges en cuivre argenté épais de 280 microns. L’amortissement des interférences est réalisé dans des blocs filtrants de type RLC, construits en utilisant, entre autres, des condensateurs polyester métallisés à faible inductance et des filtres à noyau Super-MSS (Sendust).

Eclateurs à plasma

Dans ce conditionneur, Gigawatt a également renoncé à l’utilisation d’éléments de protection traditionnels, tels que des fils ou des fusibles thermiques, qui réduisent la libre circulation du courant vers les circuits protégés et par là même ont une influence négative sur le son. La protection contre les surtensions du conditionneur est garantie par le bloc de démarrage qui contient des éclateurs à plasma, les prochaines générations de varistances UltraMOV et un filtre initial. Ces éléments, associés à un réseau électrique moderne et bien conçu, garantissent une protection complexe contre les surintensités et les surtensions.

Bloqueur de courant indésirable

Le conditionneur d’alimentation est équipé du bloqueur de décalage, ce qui élimine les composants DC indésirables du secteur (DC Offset Blocker). La composante de courant continu (DC Offset) est un phénomène très défavorable, qui existe dans presque tous les réseaux électriques. Il en résulte que l’onde sinusoïdale du courant alternatif (AC) devient asymétrique, ce qui influence négativement tout appareil utilisant des transformateurs. Leurs noyaux sont magnétisés, ce qui se traduit par un bruit de fonctionnement plus élevé (hum), une diminution de l’efficacité de l’alimentation électrique et finalement un son dégradé. Le bloqueur de courant continu élimine efficacement ce phénomène sans provoquer de compression ni avoir d’influence négative sur le son.

Afficheur Led Gigawatt

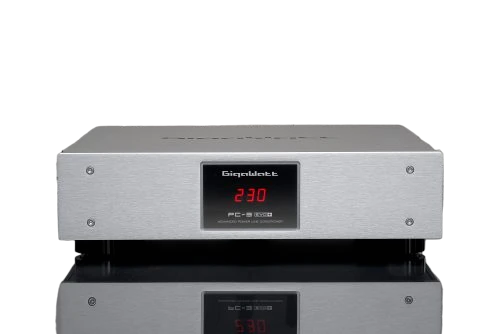

La tension d’entrée effective (True RMS) est indiquée par un voltmètre numérique précis avec un afficheur LED monté en face avant. Ce voltmètre est caractérisé par une résistance à la distorsion et aux erreurs de mesure causées par des harmoniques plus élevées, et ne génère pas d’interférences par lui-même, ce qui pourrait détériorer la qualité de la puissance filtrée par le conditionneur. Le conditionneur est également équipé d’un circuit supplémentaire, signalant les problèmes de connexion au réseau électrique. Une LED rouge montée à l’arrière signale une mauvaise polarisation de l’alimentation fournie au conditionneur ou une mauvaise connexion de la terre.

Cuivre haute pureté Gigawatt PC-3 EVO+

Le PC-3 EVO+ utilise un système de distribution de courant innovant en deux étapes, un développement propriétaire de l’entreprise Gigawatt. Il est basé sur des barres massives de distribution d’énergie de 2ème génération, fabriquées à partir de plaques de cuivre cathodiques de haute pureté et polies (Cu-ETP). La première étape permet une répartition égale et sans perte de puissance entre les différentes branches filtrantes. Le deuxième étage alimente directement chaque paire de prises de sortie, en utilisant des connexions serties et vissées et du câblage en fils de cuivre OFC argenté dans un isolant en téflon FEP de section transversale de 4 QMM. L’utilisation de la topologie du câblage en étoile et la haute conductivité et la section transversale massive d’environ 30 QMM de chacune des barres garantissent une distribution de puissance égale et stable quelle que soit la charge sur l’une des sorties du conditionneur.

Double circuit

Pour permettre une réponse impulsionnelle maximale, le PC-3 EVO+ est équipé d’un double circuit tampon avec cellules de compensation à capacité augmentée. Ce circuit améliore la réponse impulsionnelle avec des charges non linéaires, comme par exemple les amplificateurs de puissance, et nivelle la différence entre la puissance d’entrée et de sortie du conditionneur, ce qui permet des capacités d’impulsion presque illimitées.

6 prises Gigawatt PC-3 EVO+

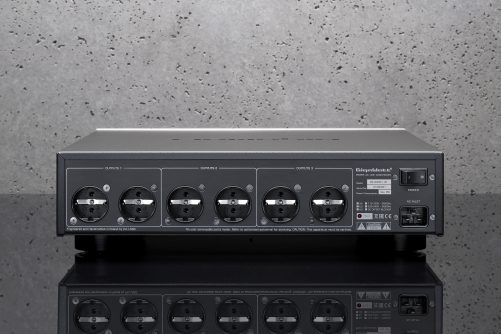

Le conditionneur PC-3 EVO+ est équipé de six prises de courant de haute qualité GigaWatt G-040 Schuko, conçues et fabriquées par la société Gigawatt. Les connecteurs en laiton de ces prises sont plaqués argentés en usine, sans l’utilisation de métaux intermédiaires, comme le cuivre ou le nickel, ce qui pourrait introduire des résistances en série défavorables et des pertes de tension. La surface de contact accrue et la couche d’argent épaisse garantissent un contact sûr avec les broches du connecteur. Les douilles ont également été soumises à une modification cryogénique et à un processus de démagnétisation. Afin de protéger efficacement les enfants, les prises G-040 ont été équipées de volets anti-surtensions intégrés (protection accrue contre les contacts accidentels, conformes à la norme VDE 0620).

Chassis en aluminium Gigawatt

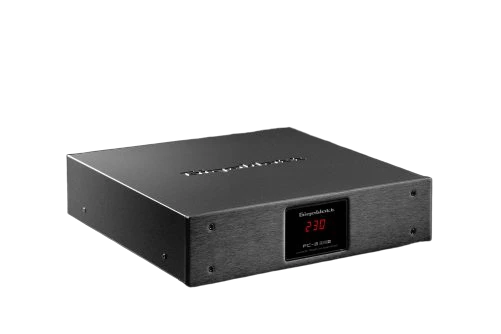

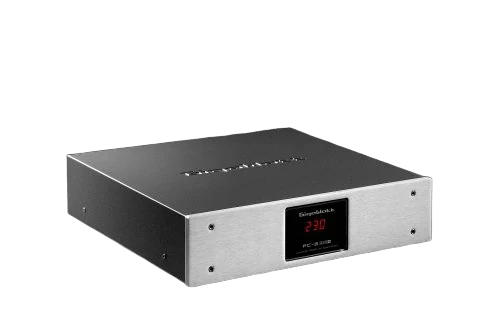

Tous les éléments internes du conditionneur ont été enfermés dans un châssis rigide en acier-aluminium, qui repose sur des pieds anti-vibrations. L’avant de l’appareil est fabriqué à partir d’une plaque d’aluminium aéronautique massif fraisé. Ce panneau, avec surface brossée et anodisée, est disponible en deux couleurs – argent et noir.

Tous les produits GigaWatt sont soumis à une police d’assurance qui couvre les dommages aux équipements connectés à concurrence de 250 000 €.

Caractéristiques Techniques:

Châssis ultra rigide en acier et aluminium
Pieds anti-vibrations en aluminium
Façade en aluminium anodisé de grade aéronautique
Circuit DCB - DC Blocker intégré
Filtrage parallèle à plusieurs étages
Filtres passifs
Composants soudés à l'argent
PCB double couche de cuivre
Blocs de filtrage RLC
Afficheur de tension entrante en façade
Trois groupes de prises filtrées (analogique, courant élevé et numérique)
Prises en sortie : Gigawatt G-040 Schuko, contacts et connecteurs plaqués argent, démagnétisés et soumis à traitement cryogénique
Protections enfants sur chaque prise
Interrupteur de mise sous tension au dos
Témoins de polarisation et de mise à la terre

Connectique
2 prises Digital 16A, double sens de branchement (terre en haut ou en bas)
2 prises Analog 16A, double sens de branchement (terre en haut ou en bas)
2 prises High Current 16A, double sens de branchement (terre en haut ou en bas)
Tension secteur

220-240V / 50-60 Hz
Puissance de sortie maximale

3680 W
Intensité maximale

16 A
Courant crête maximal

20000 A
Dimensions (lxhxp)

440 x 115 x 400 mm
Poids

16 kg

Options

Avec câble LC-2 EVO 6090€

Avec câble PowerSync Ultra 6590€

Avec câble LS-1 EVO+ 7490€
