GIGAWATT PC-4 EVO+ 21 AVEC CABLE POWERSYNC ULTRA

Gigawatt PC-4 Evo+ 21 avec câble Powersync Ultra

Gigawatt PC-4 EVO+ 21 est le modèle haut de gamme des conditionneurs d’alimentation GigaWatt

Cet appareil de référence est dédié à l’alimentation des systèmes audio et vidéo haut de gamme. PC-4 EVO+ est la quintessence de nombreuses années d’expérience, de recherche et de travail sur un conditionneur de puissance sans compromis. Cet appareil puissant a vu le jour grâce aux technologies les plus récentes et à des composants spécialisés. Non seulement ce conditionneur protège efficacement contre tout type d’interférences et de surtensions dans le réseau électrique, mais il garantit surtout une amélioration visible de la qualité du son et de l’image dans les appareils alimentés. L’unité excelle avec une construction solide, l’utilisation de composants sélectionnés et une haute qualité et esthétique de fabrication.

Construction Gigawatt PC-4 EVO+ 21

Dans la construction du PC-4 EVO+, Gigawatt a renoncé à l’utilisation de transformateurs de séparation et a utilisé une filtration parallèle à plusieurs étages. Le conditionneur est équipé de trois branches filtrantes indépendantes, séparées pour chaque quartet de prises de sortie. Grâce à cette solution, la filtration de chacune des branches a été adaptée au caractère de la charge qui sera utilisée sur ces prises, différente pour chaque type d’appareil, numérique, analogique ou haute intensité. Les filtres passifs autonomes permettent d’isoler les interférences générées par les appareils connectés à une ligne électrique commune.

Nouvelle architecture

PC-4 EVO+ est basé sur une nouvelle architecture de filtres et utilise des composants plus avancés et de taille excessive. En raison de l’efficacité accrue des nouveaux circuits filtrants, ils ont été montés à l’aide d’une soudure argent sur des circuits imprimés massifs contenant quinze fois plus de cuivre que les circuits imprimés standard. Les deux couches de circuits imprimés ont des traces conductrices très larges en cuivre argenté de 550 microns d’épaisseur. L’amortissement des interférences est réalisé dans des blocs filtrants de type RLC, construits à l’aide, entre autres, de condensateurs en polyester métallisé à faible inductance et de filtres à noyau HF (High-Flux).

Eclateurs à plasma Gigawatt PC-4 EVO+ 21

Dans ce conditionneur, Gigawatt a également renoncé à l’utilisation d’éléments de protection traditionnels, tels que des fils ou des fusibles thermiques, qui réduisent la libre circulation du courant vers les circuits protégés et par là même ont une influence négative sur le son. La protection contre les surtensions du conditionneur est garantie par le bloc de démarrage qui contient des éclateurs à plasma, les prochaines générations de varistances UltraMOV et un filtre initial. La protection contre les surcharges est assurée par un interrupteur hydraulique et magnétique de la société Carling Technologies, fabriqué aux USA sur commande spéciale et conforme à la spécification GigaWatt. Cet élément contrôle la valeur du courant circulant à travers les circuits internes du conditionneur et sert d’interrupteur principal d’alimentation. Tous ces éléments, associés à un réseau électrique moderne et bien conçu, garantissent une protection complexe contre les surintensités et les surtensions.

Réserve de courant

Les éléments internes du conditionneur PC-4 EVO+ permettent une charge continue de 25A (et 70A crête), si la ligne électrique le permet. Cette énorme réserve n’est pas nécessaire pour le transfert sans perte d’énergie de la ligne électrique à la charge, mais pour avoir une réserve de courant pour les charges impulsionnelles. Une réserve de courant est un élément fondamental lors de l’alimentation en courant des amplificateurs de puissance, capables de charges de crête bien supérieures à leurs valeurs nominales. Une prise PowerCon 32 Amp professionnelle, avec broches argentées, capable d’une charge soutenue de 32A, a été utilisée comme connecteur d’alimentation principal. La capacité de charge continue de ce conditionneur à 25A est presque le triple de ce qu’une unité typique, utilisant une prise IEC, est capable de fournir.

Construction Gigawatt PC-4 EVO+ 21

Le conditionneur d’alimentation est équipé du circuit qui élimine les composants DC indésirables du secteur (DC Offset Blocker). La composante de courant continu (DC Offset) est un phénomène très défavorable, qui existe dans presque tous les réseaux électriques. Il en résulte que l’onde sinusoïdale du courant alternatif (AC) devient asymétrique, ce qui influence négativement tout appareil utilisant des transformateurs. Leurs noyaux sont magnétisés, ce qui se traduit par un bruit de fonctionnement plus élevé (hum), une diminution de l’efficacité de l’alimentation électrique et finalement un son dégradé. Le bloqueur de courant continu élimine efficacement ce phénomène sans provoquer de compression ni avoir d’influence négative sur le son.

Afficheur Led

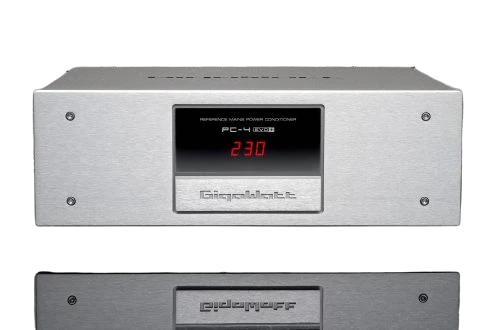

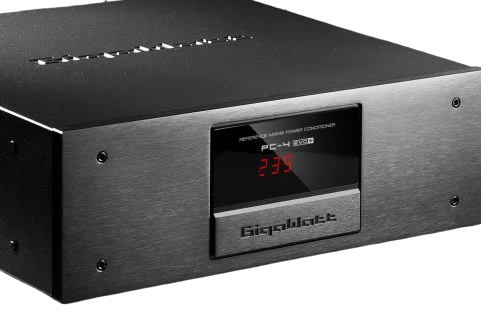

La tension d’entrée effective (True RMS) est indiquée par un voltmètre numérique précis avec un afficheur LED monté en face avant. Ce voltmètre est caractérisé par une résistance à la distorsion et une erreur de mesure causée par des harmoniques plus élevées, et ne génère pas d’interférence par lui-même, ce qui pourrait détériorer la qualité de la puissance filtrée par le conditionneur. Le conditionneur est également équipé d’un circuit supplémentaire, signalant les problèmes de connexion au réseau électrique. Une LED rouge montée à l’arrière signale une mauvaise polarisation de l’alimentation fournie au conditionneur ou une mauvaise connexion de la terre.

Développement prioritaire Gigawatt

Le PC-4 EVO+ utilise un système de distribution de courant innovant en deux étapes, un développement propriétaire de l’entreprise Gigawatt. Il est basé sur des barres massives de distribution d’énergie de 2ème génération, fabriquées à partir de plaques de cuivre de cathodes plaquées argent de haute pureté et polies (Cu-OF). La première étape permet une répartition égale et sans perte de puissance entre les différentes branches filtrantes. Le deuxième étage alimente directement chaque paire de prises de sortie en courant à l’aide de connecteurs sertis et vissés et d’un câblage en fils de cuivre OFC argentés dans un isolant en téflon FEP avec une section transversale de 4 QMM. L’utilisation de la topologie du câblage en étoile et la haute conductivité et la section transversale massive d’environ 45 QMM de chacune des barres garantissent une distribution de puissance égale et stable quelle que soit la charge sur l’une des sorties du conditionneur.

Double circuit

Pour permettre une réponse impulsionnelle maximale, le PC-4 EVO+ est équipé d’un double circuit tampon avec cellules de compensation à très haute capacité et système d’amélioration du facteur de puissance. Ce circuit améliore la réponse impulsionnelle avec des charges non linéaires, comme par exemple les amplificateurs de puissance, et nivelle la différence entre la puissance d’entrée et de sortie du conditionneur, ce qui permet des capacités d’impulsion presque illimitées.

12 prises Gigawatt PC-4 EVO+ 21

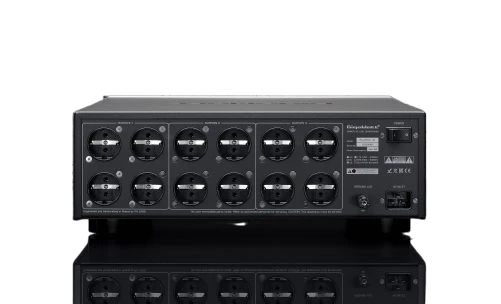

Le conditionneur PC-4 EVO+ est équipé de douze prises de courant de haute qualité GigaWatt G-040 Schuko, conçues et fabriquées par l’entreprise. Les connecteurs en laiton de ces prises étaient plaqués argentés en usine, sans l’utilisation de métaux intermédiaires, comme le cuivre ou le nickel, ce qui pouvait introduire des résistances en série défavorables et des pertes de tension. La surface de contact accrue et la couche d’argent épaisse garantissent un contact sûr avec les broches du connecteur. Les douilles ont également été soumises à une modification cryogénique et à un processus de démagnétisation. Afin de protéger efficacement les enfants, les prises G-040 ont été équipées de volets anti-surtensions intégrés (protection accrue contre les contacts accidentels, conformes à la norme VDE 0620).

Châssis ultra rigide Gigawatt

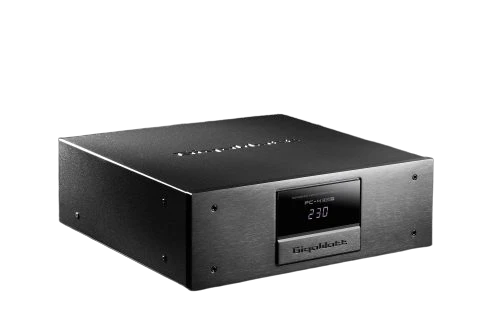

Tous les éléments internes du conditionneur sont enfermés dans un châssis ultra rigide et non magnétique en acier inoxydable austénitique. Afin de réduire les vibrations transmises sur le conditionneur, l’armoire est en outre amortie à l’aide de mattes composites bitume-polymère et le tout est supporté par des pieds massifs anti-vibrations en aluminium massif. L’avant de l’appareil est fabriqué à partir d’une plaque d’aluminium aéronautique massif fraisé. Ce panneau, avec surface brossée et anodisée, est disponible en deux couleurs, argent et noir.

Tous les produits GigaWatt sont soumis à une police d’assurance qui couvre les dommages aux équipements connectés  à concurrence de 250 000 €.

Caractéristiques Techniques:

PCB double face (cuivre plaqué argent, épaisseur 2 couches 550 µm)
Système de connexion interne en OFC argenté (isolant PTFE)
Filtrage à noyau Hi-Flux
Rails de distribution en cuivre argenté hautement conducteur (99,995%) de section 45 mm2
Interrupteur hydraulique-magnétique bipolaire de Carling Technologies (25A)
Connecteur d'alimentation professionnel Powercon 32A
Châssis est en acier inoxydable ultra-rigide et non magnétique
2 relais polaires 25A (Puissance 6500 W)
Système de tampon de puissance double
Système de tampon de puissance double (Ultra High Capicity)
Système de tampon de puissance double avec facteur de puissance pour améliorer le système
Affichage de la tension LED
Amortisseur bitumineux
Câble secteur LS-1HC EVO de haute qualité avec prise PowerCon 32A
Panneau avant en aluminium anodisé, poli et de qualité aéronautique
Pieds anti-vibrations de référence Rolling-Ball Isolation System
Consommation d'énergie : 1 x 32A Powercon
Puissance de sortie maximale : 3680 W

Connectique 12 sorties en 3 zones
4 sorties séparées (1500 W) pour les sources audio et les blocs numériques
4 sorties séparées (1500 W) pour les appareils analogiques
4 sorties séparées (3680 W) pour les appareils à courant fort
Dimensions (L x H x P)

440mm x 160mm x 400mm
Poids

20 kg

Options

Avec câble LS-1 EVO+ 12950€

Avec câble LS-2 EVO+ 14200€
