GIGAWATT PF-2 EVO+

Gigawatt PF-2 Evo+

Composants de haute qualité Gigawatt PF-2 EVO+

La barrette PF-2 EVO+ est réalisée avec des composants de haute qualité. La distorsion est filtrée dans un bloc de filtrage RLC. Il est construit à l’aide de condensateurs en polyester métallisé à faible inductance et d’un noyau filtrant IP (poudre de fer). Tous les composants des filtres sont soudés sur un circuit imprimé massif à double face avec une grande section transversale des traces et une soudure argent.

Eclateurs à plasma

Gigawatt a renoncé à l’utilisation d’éléments de protection traditionnels, tels que des fils ou des fusibles thermiques, qui réduisent la libre circulation du courant vers les circuits protégés et par là même ont une influence négative sur le son. La protection contre les surtensions est garantie par un circuit de protection multi-étages, composé d’éclateurs à plasma et de varistances UltraMOV nouvelle génération. Ces éléments, associés à un réseau électrique moderne et bien conçu, garantissent une protection complexe contre les surintensités et les surtensions.

Cuivre CU-ETP

Le PF-2 EVO+ utilise un système de distribution de courant innovant, étant un développement propriétaire de l’entreprise. Il est basé sur des barres massives de distribution d’énergie de 2ème génération, fabriquées en plaques de cuivre cathodique (Cu-ETP) polies de haute pureté. Ce système distribue le courant directement à chaque paire de prises de sortie, en utilisant des connexions serties et vissées et du câblage en fils de cuivre OFC argenté dans un isolant en téflon FEP avec une section transversale de 4 QMM. L’utilisation de la topologie du câblage en étoile et la haute conductivité et la section transversale massive d’environ 30 QMM de chacune des barres garantissent une distribution de puissance égale et stable quelle que soit la charge sur l’une des sorties de la barrette.

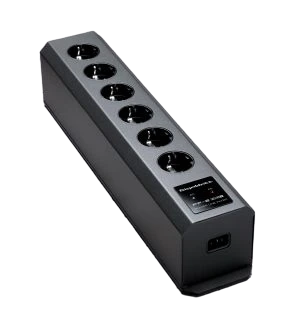

6 prises Gigawatt PF-2 EVO+

La barrette d’alimentation PF-2 EVO+ est équipée de six prises de courant de haute qualité GigaWatt G-040 Schuko, conçues et fabriquées par l’entreprise. Les connecteurs en laiton de ces prises étaient plaqués argentés en usine, sans l’utilisation de métaux intermédiaires, comme le cuivre ou le nickel, ce qui pouvait introduire des résistances en série défavorables et des pertes de tension. La surface de contact accrue et la couche d’argent épaisse garantissent un contact sûr avec les broches du connecteur. Les douilles ont également été soumises à une modification cryogénique et à un processus de démagnétisation. Afin de protéger efficacement les enfants, les prises G-040 ont été équipées de volets anti-surtensions intégrés (protection accrue contre les contacts accidentels, conformes à la norme VDE 0620).

Double châssis Gigawatt PF-2 EVO+

Tous les éléments internes de la barrette d’alimentation sont fermés dans un double châssis métallique. Ce boîtier est un écran parfaitement étanche contre les bruits RFI et EMI. La barrette est également équipée d’une LED indiquant le bon fonctionnement de l’appareil et d’un circuit indiquant une mauvaise polarisation de la ligne d’alimentation ou une mise à la terre mal raccordée.

La barrette est également équipée d’une prise IEC de haute qualité, permettant à l’utilisateur de connecter n’importe quel câble d’alimentation.

Tous les produits GigaWatt sont soumis à une police d’assurance qui couvre les dommages aux équipements connectés jusqu’ à concurrence de 250 000 EUR.

Caractéristiques techniques:

Châssis en métal anti-interférence
Bloc de filtrage RLC
Composants soudés à l'argent
PCB  (Printed Circuit Board ou circuit imprimé) à larges pistes
Géométrie : câblage en étoile
Prises en sortie : Gigawatt G-040 Schuko, contacts et connecteurs plaqués argent, démagnétisés et soumis à traitement cryogénique
Protections enfants sur chaque prise
Témoin d'alimentation et de bon fonctionnement

Connectique
6 prises 16A (type Schuko), double sens de branchement (terre en haut ou en bas)
Tension secteur

220-240V / 50-60 Hz
Puissance de sortie maximale

3680 W
Intensité maximale

16 A
Courant crête maximal

13000 A
Dimensions (lxhxp)

420 x 90 x 90 mm
Poids

4,30 kg

Options

Avec câble LC-2 EVO 1590€

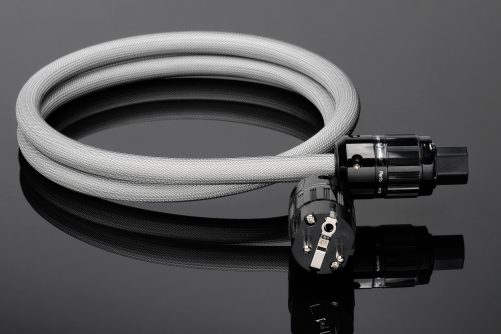

Avec câble PowerSync Ultra 2100€
